آینه انعطاف پذیر، آینه دگردیس، آینه تغییر شکل پذیر (Deformable Mirror)

توضیحات:

آینه های انعطاف پذیر ، آینه هایی هستند که برای دستیابی به کنترل و اصلاح جبهه موج و انحرافات ابیراهی آن سطحشان می تواند تغییر کند .

در اپتیک تطبیقی آینه های انعطاف پذیر در ترکیب با سنسورهای آشکارساز جبهه موج و پردازشگرهای زمان حقیقی استفاده می شوند .

شکل آینه انعطاف پذیر با سرعت مناسب برای جبران انحرافات ابیراهی دینامیک در لحظه برای یک سیستم اپتیکی کنترل می شود .

در عمل شکل آینه های انعطاف پذیر باید به مراتب سریع تر از آنچه که لازم است اصلاح شود،تغیر یابد .

حتی ممکن است در مدت پردازش اصلاح برای یک ابیراهی ایستا، چند مرتبه تکرار و تغییر ضروری باشد .

یک آینه انعطاف پذیر معمولا دارای درجه های آزادی زیادی است .

معمولا این درجه های آزادی وابسته به عملگرهای مکانیکی است که به تخمین می توان هر عملگر را مرتبط با یک درجه آزادی دانست .

به عنوان مثال:

زمانی که نوری از خارج جو کره زمین به داخل میرسد ، دچار تغیراتی می شود و تصویری که مشاهده می کنیم تصویر اصلی نیست .

عوامل تغیر دهنده در نور را می توان جو کره زمین و غلظت لایه های مختلف آن و … دانست .

برای اینکه بدانیم تصویر اصلی به چه شکلی بوده است ، ابتدا باید مقدار تغییر ایجاد شده در جبهه نور را با ملاک قراردادن جبهه موج تخت محاسبه کنیم .

این تغیرات را با استفاده از آشکار ساز جبهه موج بدست می آوریم :

سپس با تغییری که در سطح آینه انعطاف پذیر ایجاد میکنیم به اصلاح جبهه موج می پردازیم .

مشخصات فنی:

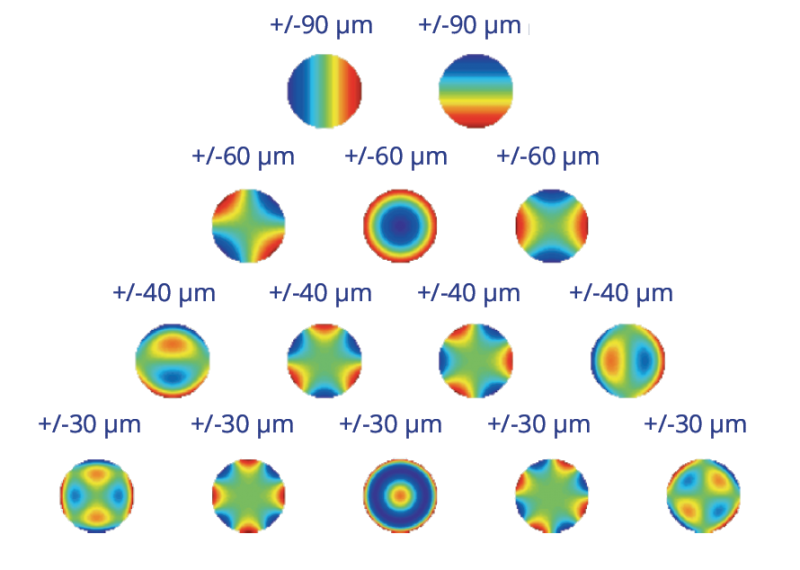

اصلاح ۵ مد از بسط زرنیک-روش بایمرف

قطر: ۵ سانتی متر

توان:۵ کیلووات

۱۶ سنسور
